Restauration & modification d'une Nintendo NES
Article publié leJ’ai acheté il y a peu une Nintendo NES en loose sur LeBonCoin (15€).
Principalement car j’ai profité d’un prix de lot avec l’achat d’une Sega Master System 2 (mon but initial).
Les composants que j’ai utilisés :
- 2 résistances de 47Ω (Jaune – Violet – Noir – Or)
- 1 led bleue
Les outils que j’ai utilisés:
A la base, elle était sacrément cracra – plastiques extérieurs bien sales, 30 ans de poussière…
J’ai donc profité des beaux jours et du confinement pour l’ouvrir entièrement et la nettoyer de fond en comble !
Au préalable, j’ai évidement sorti toutes les parties électroniques.
Les connecteurs de manette se sortent par l’avant 😉
Une fois démontée, hop… nettoyage à l’ancienne 😀

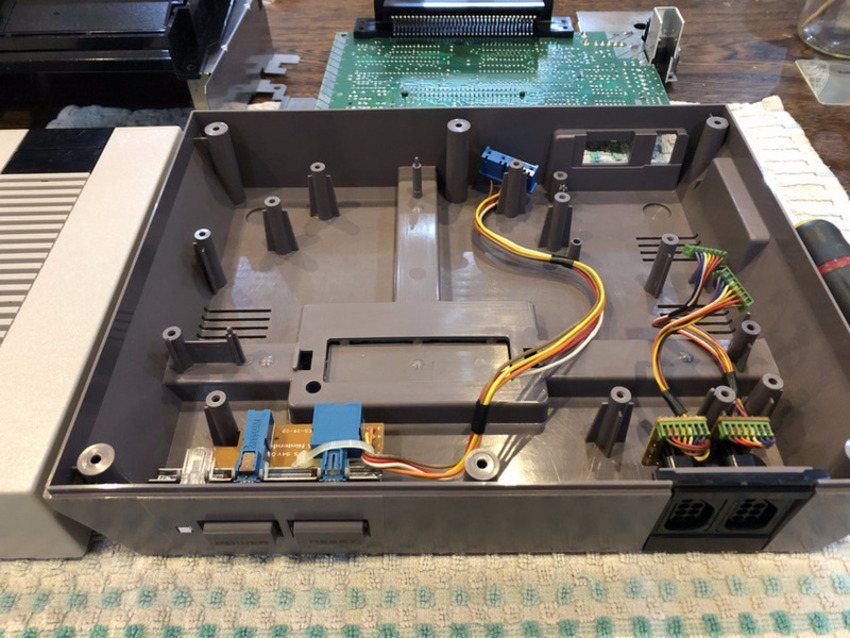

Une fois bien frottée au Mr Propre et à la brosse à dent classique, elle a retrouvée sa beauté d’antan !
Sérieux, elle est pas belle ?
Pour la suite, j’ai attaqué le mod RCA et le dézonage – j’ai rien inventé… je me suis basé sur les vidéos de Green Hill Memories et des mondes de Ralph.

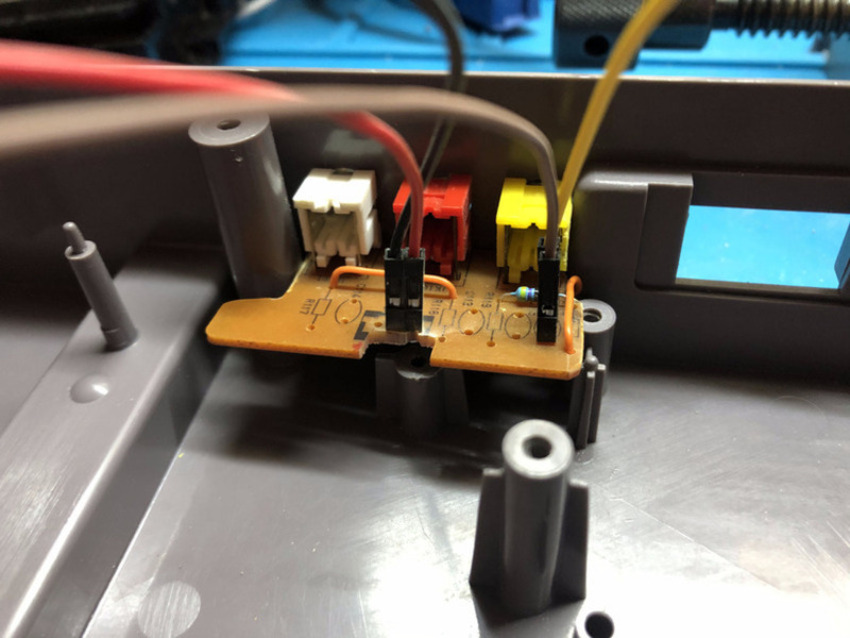

J’ai récupéré un PCB RCA dans un vieux lecteur de DVD et l’ai usiné et modifié pour lui ajouter la résistance de 47Ω pour le signal vidéo.

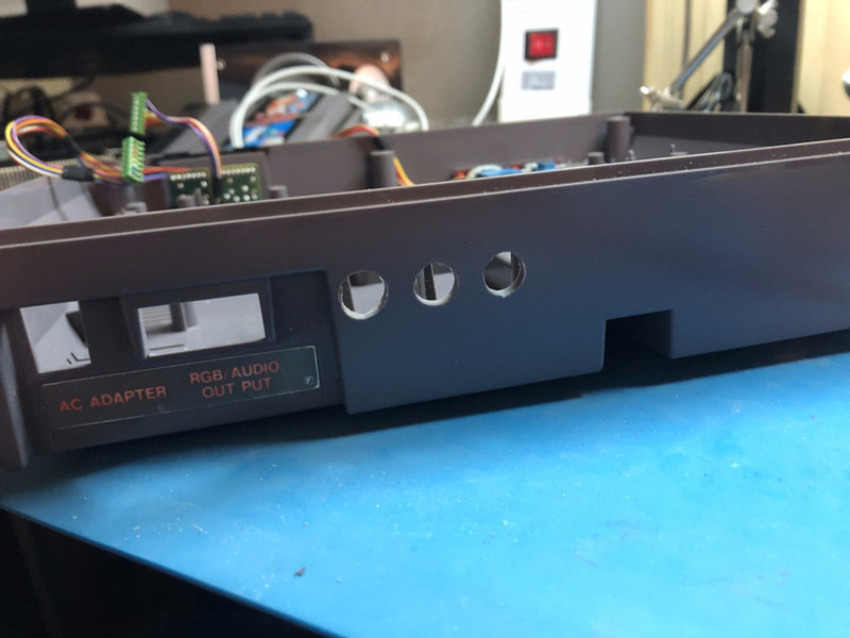

Ensuite, perçage de la coque de la Nintendo NES.

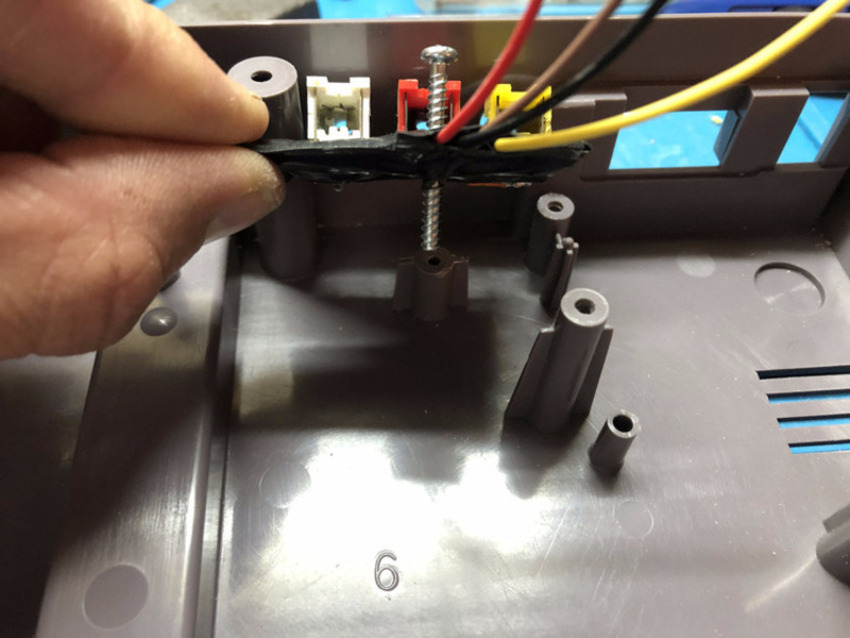

Ne faites pas comme moi, je l’ai positionné trop bas et me suis bien galéré pour ré-usiner le PCB à plusieurs reprises

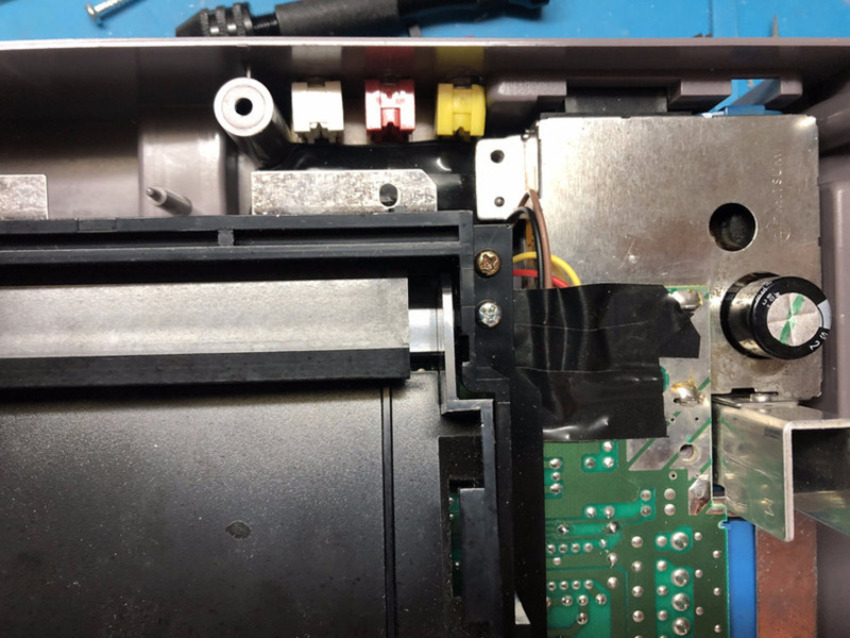

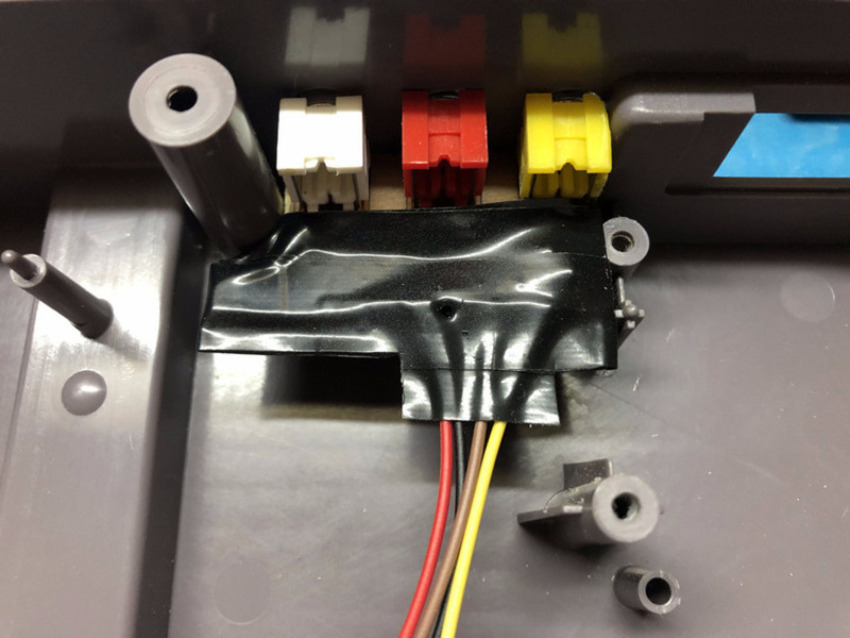

Le résultat est plutôt discret à l’intérieur
Pour résumer un peu les changement sur le back, ainsi que sur le front (changement de la résistance R2 de 510Ω par la seconde 47Ω).
Au passage aussi, j’ai remplacé la led rouge par une bleue pour passer en mode kéké 😀
Le résultat est pas mal quand même !
